應用範圍

應用範圍
鋼鐵業 用於滾輪，大型機具升降及移動。
紙業/紡織業 滾輪定位及移動。
LCD面板業 貼合製程，面板上下升降。
建設業 鋼管成型，重型建設機具固定，混凝土搬運，土砂傾倒。
表演業 大型表演廳升降舞台，照明設備定位。
軍事 飛彈發射台定位，隱藏式機庫門。
化工業 反應槽蓋開關及傾倒。
交通業 新幹線，大型車輛抬起(維修用)，飛機維修平台升降，移動塔台升降。
其他 衛星接受器方位校準，天文望遠鏡變換角度方向，地震救災用，自動倉儲。

產品種類

各式螺紋移動桿(JACK)　　　　　　產品編號
小型螺紋桿 螺紋桿 小型滾珠螺紋桿 滾珠螺紋移動桿 高行程螺紋桿

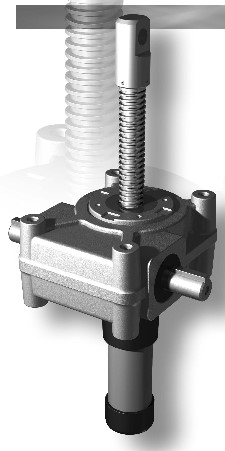

小型螺紋式移動桿
(smallscrewjack)		 螺紋式移動桿

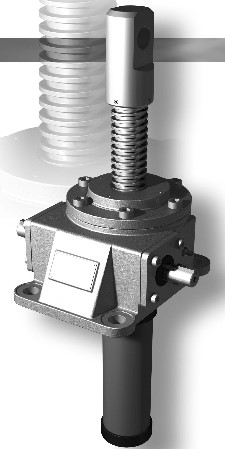

(screwjack)		 滾珠式小型移動桿

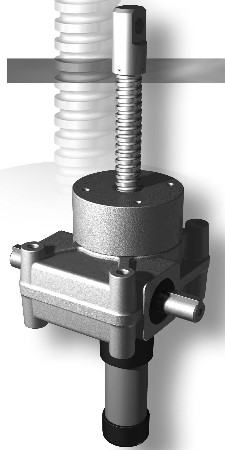

(ballsmalljack)		 滾珠螺紋式移動桿
(ballscrewjack)		 高行程螺紋式移動桿

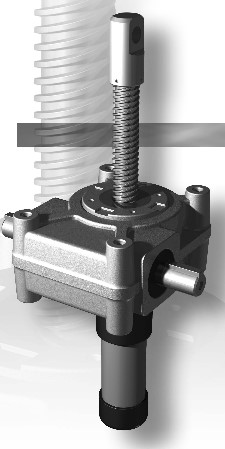

(highleadscrewjack)
高行程滾珠螺紋桿 平滑型螺紋桿 RACK 斜齒輪型螺桿 含馬達移動桿

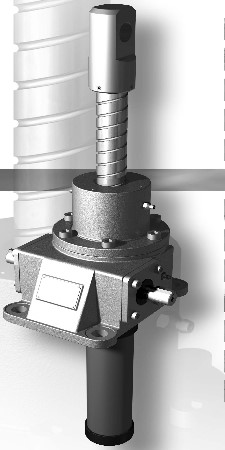

高行程滾珠螺紋式
移動桿
(highleadballscrewjack)		 平滑式螺紋移動桿

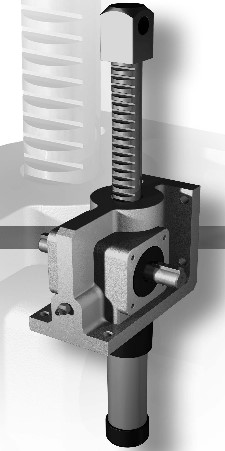

(smoothyscrewjack)		 齒條式移動桿
(rackjack)		 斜齒輪式移動桿

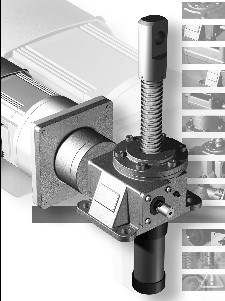

(beveljack)		 附齒輪馬達式移動桿
(gearmotorjack)

產品之特性與優點

Nippon Gear 起重器包含著各式各樣不同場合所適合使用的機種供您選擇： 其附屬裝置有齒輪式極限開關、RC編碼器、可加裝手輪也可以設計耳軸為基座，螺桿頂端型式有頂板式、栓孔式、平口式、牙口式等四種可選擇。 馬達直接連接起重器齒輪一體的設計，安裝時不必再做軸心等的定位調整，也防止異物捲入迴轉部位。
也設計出一款專門用在FPD、電子廠、醫療機器等設備上，低發塵高防銹的機型，其滾珠螺桿採用鉻做表面處理達到高防銹，使用低發塵的潤滑膏產生的塵粒極少且小，不會因螺桿及潤滑膏在運轉時產生落塵而污染設備及環境，導致製品產生不良。
螺紋起重器(Screw Jack)：自動閉鎖、預排動作、組合性、無污染、壽命長。

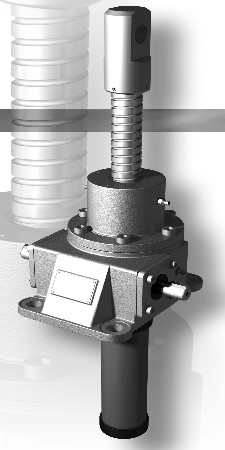

滾珠螺紋起重器(Ball Screw Jack)：高效率、預排動作、組合性、無污染、壽命長。

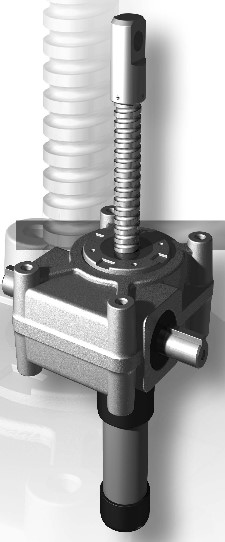

Smoothy screw：高傳動效率、不需滾珠及油脂、壽命長、低磨耗、維修方便。
急難用起重器(Rescue Jack)：體積小、操作簡單、只需1CM間隙即可放入撐高。
機體運作可以耐寒、耐高溫、高荷重，產品精密度高(精度2um)、構造簡單、保養容易，定位穩定、不易滑動，可單一或者多台組合連結，配合馬達，發揮高效率。
可以利用電子式的控制，減少連結軸在空間上的限制，可達到更高的使用自由度，更多台的連結或更遠距離的同步操作都可以代客設計，除了介紹的標準產品之外，我們也可以代客設計及製造使用移動桿的設備。
和他廠相等品相比，我們的耐久、耐用性可以使用的時間更長。
螺桿移動軸與線性馬達及油壓缸方式的特性比較
　 線性馬達方式 油壓缸方式 螺桿移動軸方式
　 Linear Motor Sylinder JACK
精度 ◎ △ ◎
價格 △ ◎ ○
速度 ◎ ○ ○
負重(垂直) X ◎ ◎
定位能力 ◎ △ ◎
多台同步 ◎ △ ◎
售後服務 ？ △ ◎
環保 ○ X ◎
節能 ○ X ◎

可能動作

利用JACK(螺紋移動桿)可以做的各種動作

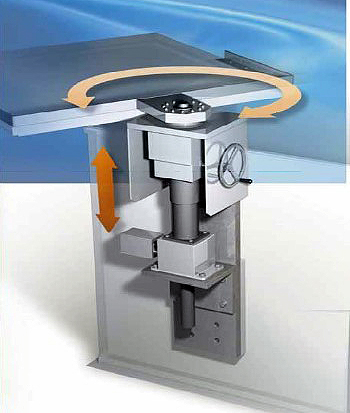

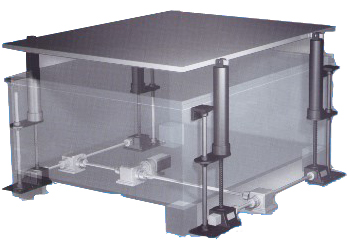

旋轉 反應槽蓋的橫向開關，重型機具的水平移動或轉向(如大型衛星接收器，天文望遠鏡，飛彈發射台)。照明設備的轉動。車輛維修或組裝產線。自動倉儲。特點是，節省設置空間，荷重力強，轉向的同時也有升降功能，因有自鎖功能，安全性高。 升降 可作平行穩定升降，精準定位，高荷重，自鎖功能。可依實際需求作2，3，4台連動。連動方式：請參考技術資料。
可用於LCD面板生產時反應室，機台，Casette及面板的上下移動。鋼鐵廠/紙廠滾輪的上下位置調整(維修或厚度調整)。重型機具的高低定位。大型舞台的升降。工作維修平台的升降。新幹線或電車的底部維修(車輛提高)。 鋼管成型裝置。大型建設機具的底盤固定。

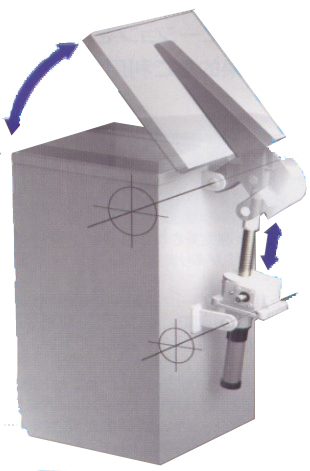

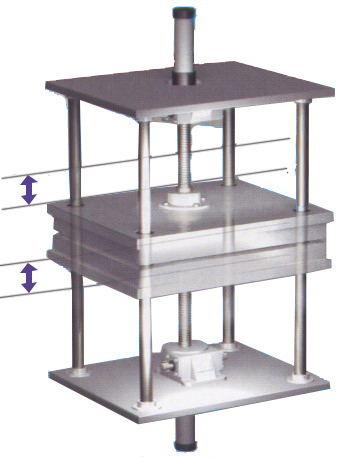

開關加入耳軸，作為開關機構之用。大型反應槽之上蓋自動開關。隱藏式機庫入口開關。 貼合壓合動作，可用於液晶面板的貼合製程，因其穩定的動作，精密的定位，加上扭力開關，可避免過度壓合。也可用於玻璃切邊之用。晶圓的貼合製程。有任何精密之貼合製程時皆可考慮使用。

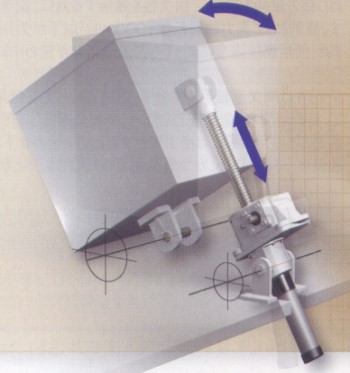

傾斜傾斜裝置，利用耳軸且擺動螺桿本體產生出傾斜效果。可以輕易使工件傾斜。可用於碼頭土砂搬運設備，混凝土傾倒設備等。
結合以上各種動作，使用JACK可以做到複雜的立體運動，左右旋轉，前後擺動，上下升降，前後左右位移。再加上軟體設計，可以做出許多精密的複雜定位動作。

技術資料

螺紋移動桿(JACK)系統是種可正確進行連動動作的線性操作機，最適合利用複數機台同時運作

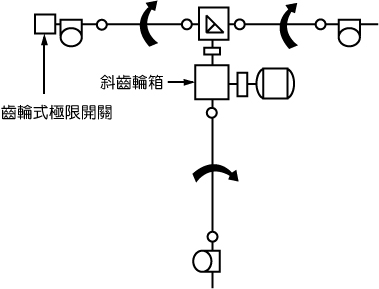

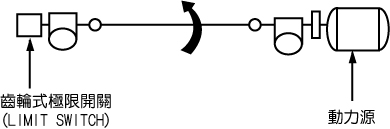

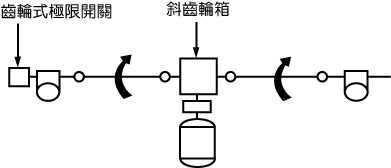

I型 T型
I型 T型

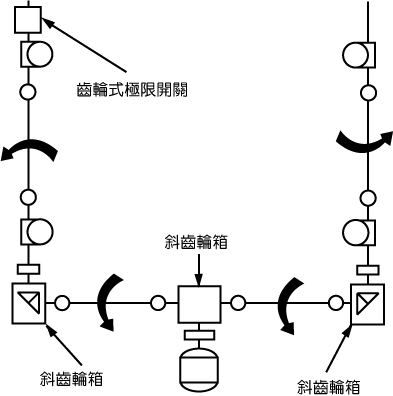

T改良型 U型
T改型 U型

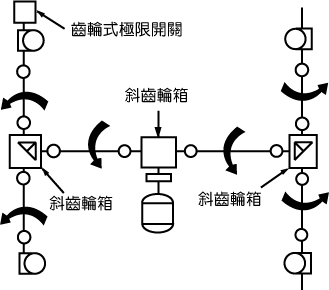

H型 移動桿系統的名稱是因其連結軸的配置很像英文的大寫字母而取的。依以上的箭頭方向迴轉入力軸時，螺紋軸會向上升。
*除了使用連結軸的方式，也可利用電子式的控制。減少連結軸在空間上的限制。可達到更高的使用自由度。更多台的連結，或更遠距離的同步操作都可以代客設計。
H型

標準規格
螺紋軸的精度 方牙螺紋 材質：S45C
背隙(BACKALSH) : 以下的數值是交機時的數字，使用久了，背隙會增加 單位(mm)
JMG JSG J0G J1G J2G J3G JGA J4A J5A J6A JFA J7A
0.1以下 0.1以下 0.1以下 0.1以下 0.2以下 0.3以下 0.3以下 0.3以下 0.6以下 0.6以下 0.6以下 0.6以下
累積移動誤差：±0.2/300mm 滾珠螺紋（JIS C10級) 背隙：0.3mm以下
累積移動誤差±0.2/300mm 伸縮護套材質：氯丁二烯橡膠 潤滑膏種類：NPCS No.2 (日本礦油)
塗裝種類： 鈦酸系：munsell 10BG6/4 鋁外蓋的螺紋桿無塗裝

Q&A

使用螺紋移動桿的常見問題

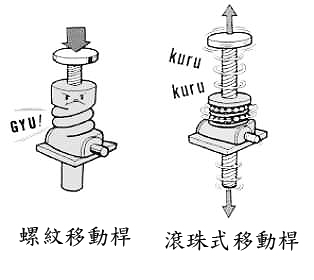

Q：使用螺紋移動桿跟滾珠螺紋桿的不同之處為何？
A：主要是驅動用的扭力(效率)及自鎖功能的不同，其他的話，在煞車時也會有不同。
比較
使用螺紋移動桿的話，不論停在什麼位置都不必擔心產生逆迴轉，可是需要的動力較多。使用滾珠螺紋移動桿的話，要移動相同荷重時所需動力較少，可是停止驅動時，會擔心產生逆迴轉。

使用滾珠螺紋移動桿的話，要移動相同荷重時所需動力較少，可是停止驅動時，會擔心 當不能使用大型馬達的情況下，或是因動作的頻率很高，節約動力費用很重要時，建議使用滾珠式螺紋移動桿；很少移動但又需注重安全性，不想花太多經費在設備費上時，使用螺紋移動桿會是比較好的選擇。另外，從節省能源的點來看的話，比方說油壓設備的話，如果不一直使用幫浦加壓的話，高度會越降越低。但是，螺紋移動桿因其特有的自鎖功能，即使切掉電源，也能保持原有的位置，可以大幅減少能源消耗。而滾珠式螺紋移動桿的話，沒有自鎖功能，所以需要磁性煞車，但是因為效率很好，在有需要頻繁升降的狀況時，可以節省更多能源。
Q：低速與高速用該如何區分使用呢？
A：低速(L)和高速(H)的話，在很多狀況下其實兩者都能使用，可是最好是配合使用目的，並考量將來的維修後，再選擇。 HTOL
NIPPON GEAR在减速齒輪的長久累積經驗下，結合了最新的技術製造各式各樣的模組化機械系統。 我們選擇最適合的硬體(葉輪類型、馬達容量等等)和軟體的來符合各種場所惡劣環境下的要求，因而NIPPON GEAR的攪拌器在高性能上和耐久性得到很多的好評，例如化工廠和水或汙水加工設備。
Type NSR Geared Motor Drive Small Mixer
NSR是小型的輕量級攪拌器，使用低噪音和長壽命的高性能的啟動馬達。
採取最適合的動力轉速和葉輪。
可以安裝填料密封、水的密封墊圈和机械密封墊圈 。
Type NSG Small-sized Gear Drive Mixer
NSG是小型的輕量級攪拌器，使用一個高精密螺線齒輪，並且達到了低噪音和長壽命的特性。
增強擴大軸向直徑的堅硬。
攪拌機軸rpm是350min-1 (50Hz， 60Hz相同rpm)。
可以安裝填料密封和机械密封墊圈。
Type NSV Small-sized Belt Drive Mixer
NSV是小型的輕量級攪拌器，使用更小型的法蘭底座設計。
免維修，傳送皮帶更換容易。
攪拌機軸rpm是350min-1 (50Hz， 60Hz相同rpm)。
可以安裝填料密封和机械密封墊圈。
這些攪拌機都由高精密螺線齒所設計出來。 並且經過設計讓齒輪跟馬達緊密結合。减速齒輪的比率變動和机械密封的替換可以透過打開上蓋來更換。
